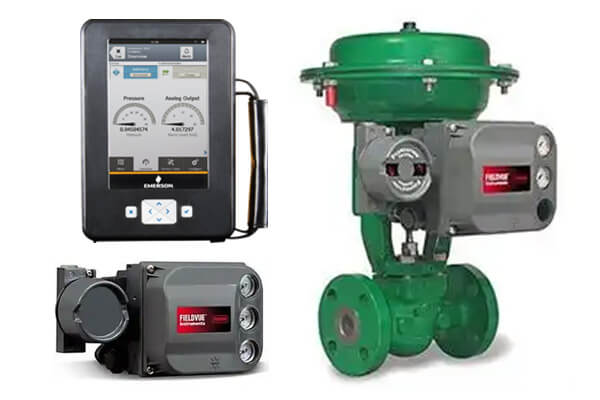

使用艾默生TREX手操器调试阀门定位器时，可以按照以下步骤进行操作。TREX手操器支持HART和FF（Foundation Fieldbus）协议，适用于多种阀门定位器的调试和维护。




以下是具体操作步骤：

一、准备工作

1. 连接设备

   • 将TREX手操器与阀门定位器通过HART或FF协议连接，确保通讯成功。

   • 确保阀门定位器处于断电状态，连接时注意安全操作。

2. 启动TREX手操器

   • 开机后，进入主界面，选择“现场通讯器”应用程序，并连接到目标设备。

二、调试阀门定位器的基本步骤

1. 进入调试模式

   • 在TREX手操器上选择“Setup & Diag”（设置与诊断）菜单，进入阀门定位器的调试界面1019。

   • 如果定位器支持HART协议，选择“HART Application”（HART应用）并找到目标设备10。

2. 自动设置（Auto Setup）

   • 选择“Auto Setup”（自动设置）功能，按照提示输入以下参数：

     • 压力单位（如psi或bar）。

     • 最大供气压力。

     • 执行机构类型（单作用、双作用等）。

     • 阀门类型（旋转阀或直行程阀）。

     • 阀门转向（正作用或反作用）1019。

3. 执行自动整定（Auto Calibration）

   • 选择“Auto Calib Travel”（自动行程标定），按照提示完成阀门的全开和全关位置标定。

   • 注意：标定过程中阀门可能会移动，确保周围环境安全。

4. 调整放大器（Relay Adjustment）

   • 对于双作用阀门，选择“Relay Adjustment”（放大器调整）功能，优化阀门响应速度。

5. 保存设置

   • 完成调试后，选择“Save”（保存）将参数发送到阀门定位器，并退出调试模式。

三、手动调试（可选）

1. 手动点动调试

   • 如果需要手动调试，进入“Jog Mode”（点动模式），使用手操器的上下键手动控制阀门开度，观察阀门动作是否正常。

2. 就地手动操作

   • 按住“QUICK-CAL”按钮和上下键，进入手动操作模式，直接控制阀门开关。

四、注意事项

1. 安全操作

   • 调试前确保阀门处于安全状态，避免意外动作造成伤害或设备损坏。

   • 调试过程中，注意观察阀门动作和反馈信号是否正常。

2. 设备兼容性

   • 确保TREX手操器与阀门定位器的协议匹配（如HART或FF）。

3. 保存日志

   • 调试完成后，建议保存调试日志，便于后续维护和故障排查。

通过以上步骤，您可以高效使用TREX手操器完成阀门定位器的调试工作。如需更详细的操作说明，可参考TREX手操器的用户手册或相关技术支持文档，可联系乐虎lehu游戏发送电子文档及更多问题咨询。
