【知识讲堂】案例分享-- TREX手操器在确定阀门问题上的强大诊断功能

NEWS

新闻资讯

知识讲堂企业新闻行业新闻展会新闻

时间：2025-03-13 16:47;作者：厦门乐虎lehu游戏

阀门问题的诊断及维修特别昂贵，现场技术人员通常需要拆下阀门以调查故障，而拆除阀门进行检查。通常意味着生产停车。对于更为复杂的故障维修，技术人员通常需对阀门解体以确定故障的根本原因，而这又常常会导致阀门的进一步损坏，从而花费更多的时间以及进行更昂贵的维修。

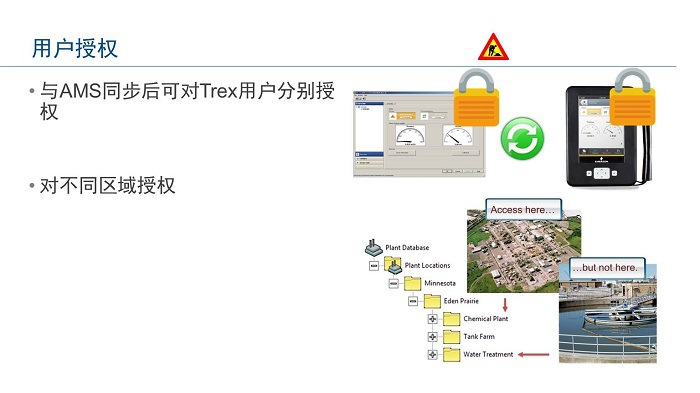

使用 Trex 单元上的 ValveLink Mobile 应用程序，您可以在现场执行阀门诊断，如阀门特性、动态误差带、PD 一键扫描和阶跃响应，而无需拆下阀门或执行侵入性故障排除步骤。ValveLink Mobile 支持HART 和 FF 型 Fisher®FIELDVUETM 数字阀门定位器，提供易于理解和使用的直观用户界面。Trex 通讯器的大触摸屏将使您能更加容易地看清所有阀门的诊断详情。

场景示例：新安装的DVC6000定位器需要快速配置。

步骤：
1. 进入 “Setup & Diag” > “Auto Setup”。
2. 参数输入示例：
  - 执行机构类型：选择 “Double Acting”（双作用气缸，需双向供气）。
  - 阀门类型：选择 “Rotary”（旋转阀，如球阀或蝶阀）。
  - 作用方向：选择 “Reverse”（反作用，即信号增加时阀门关闭）。
  - 气源压力：输入 “80 psi”（根据实际气源压力填写）。
3. 自动执行：
  - TREX会驱动阀门从全关到全开，记录机械行程和反馈杆角度。
  - 注意：此时阀门会快速动作，需确认周围无人员靠近。
4. 保存配置：点击 “Send”，将参数写入定位器。

场景示例：阀门实际开度与信号不符（如20mA时阀门仅开到80%）。

步骤：
1. 进入 “Calibration” > “Travel Calibration”。
2. 全关标定（0%）：
  - 输入 4mA 信号，手动旋转阀门到全关位置。
  - 点击 “Confirm”，TREX记录当前反馈杆角度。
3. 全开标定（100%）：
  - 输入 20mA 信号，手动旋转阀门到全开位置。
  - 点击 “Confirm”，TREX计算行程范围。
4. 验证：
  - 输入 12mA（50%信号），观察阀门是否停在中间位置。若偏差超过±1%，需重新标定。

场景示例：阀门动作过快导致震荡。

步骤：
1. 进入 “Tuning” > “Dynamic Response”。
2. 调整参数：
  - Gain（增益）：降低增益值（如从3.0改为1.5），减少阀门响应速度。
  - Damping（阻尼）：增加阻尼值（如从0.2s改为0.5s），抑制震荡。
3. 测试效果：
  - 输入阶跃信号（如从30%到70%），观察阀门动作是否平稳。若仍震荡，继续降低增益。

场景示例：阀门卡涩报警（“Stem Blocked”）。

步骤：
1. 进入 “Diagnostics” > “Alarm History”，查看报警记录。
2. 分析原因：
  - 检查气源压力是否低于设定值（如气源压力不足80 psi）。
  - 检查机械连接是否卡阻（如反馈杆变形或阀杆生锈）。
3. 解决方案：
  - 清洁阀杆并润滑，重新执行 “Travel Calibration”。
  - 若气源压力不足，调整减压阀至80 psi。

场景示例：验证阀门在故障状态下的安全动作。

步骤：
1. 进入 “Simulation” > “Analog Input”。
2. 模拟信号测试：
  - 输入 3.8mA（低于4mA）：观察阀门是否触发 “Low Signal” 报警并移动到故障安全位置（如全关）。
  - 输入 22mA（高于20mA）：观察是否触发 “High Signal” 报警。
3. 恢复：退出模拟模式，阀门自动返回正常控制。

场景示例：更换反馈杆后需重新配置角度。

步骤：
1. 进入 “Configuration” > “Feedback Linkage”。
2. 输入参数：
  - Linkage Length（反馈杆长度）：根据实际测量输入（如50mm）。
  - Rotation Angle（旋转角度）：输入阀门全开时的反馈杆角度（如90°）。
3. 验证：手动移动阀门，检查TREX显示的反馈角度与实际是否一致。

案例1：调节阀动作缓慢

现象：阀门从全关到全开需10秒，工艺要求5秒内完成。
操作：
1. 进入 “Tuning” > “Dynamic Response”。
2. 将 Gain 从1.0提高到2.5，Damping 从0.5s降至0.2s。
3. 测试后阀门响应时间缩短至4秒，但出现轻微震荡，最终将阻尼调整为0.3s。

案例2：阀门开度与DCS显示不一致

现象：DCS显示60%开度，实际阀门开度为50%。
操作：
1. 进入 “Travel Calibration”，重新标定0%和100%。
2. 发现全开时反馈杆角度偏差5°，手动校正后保存。
3. 测试DCS信号与阀门开度一致。

注意事项（关键细节）

HART通讯失败处理：
- 检查回路阻抗（需250Ω）、线缆连接是否松动。
- 确认DVC6000的HART地址是否为0（默认值）。
参数备份与恢复：
- 调试前通过 “Save Configuration” 备份当前参数。
- 若调试失败，选择 “Restore Defaults” 恢复出厂设置。
机械保护：
- 自动整定时，阀门可能快速动作，需提前固定执行机构支架。

文末加投票：“你调试阀门时最头疼的问题是什么？（选项：开度不准/响应慢/通讯失败）”。

若遇到其他问题，欢迎来电咨询乐虎lehu游戏喔
